PARKING LIFT MUTRADE HYDRO-PARK 3130/3230
Para comprar Inicia sesión o Regístrate
Categoria: Parking Lift
Marca: MUTRADE
Compartir:
Descripción

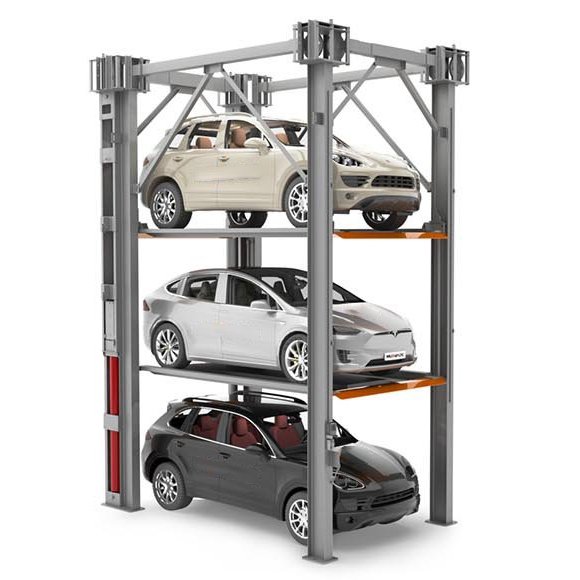

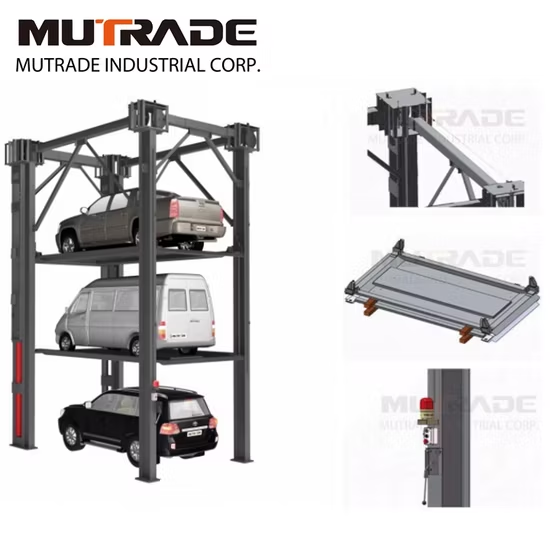

Elevador de estacionamiento tipo apilador de cuatro columnas
Si necesitas maximizar la capacidad de estacionamiento sin requerir más espacio físico, los elevadores apiladores de varios niveles son la solución perfecta. Los modelos de gran altura ofrecidos por Mutrade son económicos y excelentes para ahorrar espacio, permitiendo hasta 5 plazas de estacionamiento en vertical, con capacidad de carga de hasta 3.000 kg / 6.600 lbs por nivel. Su diseño estructural y eléctrico, robusto y simplificado, garantiza alta seguridad y durabilidad, además de permitir instalaciones en exteriores. Además de estacionamiento, también son ideales para almacenamiento de vehículos a gran escala y exhibiciones automotrices.
Características
- Diseño comercial de alta gama
- Estructura autoportante y autónoma
- Modelos HP3130 y HP3230 para SUVs
- Capacidad de carga: 3.000 kg para HP3130 y HP3230
- Ancho útil de plataforma: hasta 2.100 mm
- Cilindro hidráulico premium con cables de acero de alta resistencia
- Sistema de postes compartidos para instalación en tándem con mínimo espacio
- Bloqueos mecánicos anti-caída
- Sistema de desbloqueo manual
- Recubrimiento superficial de alta calidad con polvos Akzo Nobel
- Calidad comprobada por TUV Alemania; cumple con normativa CE
- Bajo mantenimiento
- Opción de unidad de potencia comercial centralizada

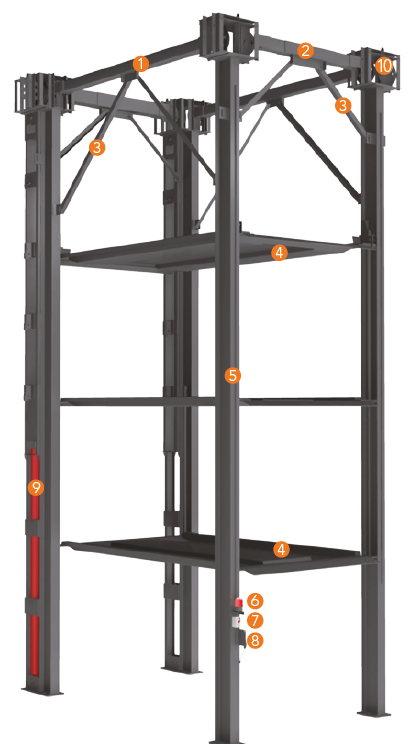

PARTES GENERALES
1 Viga lateral
2 Viga transversal
3 Refuerzo estructural
4 Plataforma
5 Columna
6 Lámpara de alarma
7 Panel de interruptor con llave
8 Palanca de desbloqueo manual
9 Cilindro hidráulico
10 Polea
VENTAJAS
Alta capacidad de carga Capacidad nominal de elevación de 3.000 kg (aprox. 6.600 lbs) por plataforma. Ideal para sedanes, SUVs, vans y camionetas.
La mejor opción para almacenamiento de vehículos Permite apilar hasta 5 autos en vertical, perfecto para almacenamiento a largo plazo en bodegas, terminales portuarios, logística automotriz y estacionamientos con valet.
Sistema de columnas compartidas Las columnas pueden compartirse entre unidades, permitiendo formar filas múltiples con mínimo espacio.
Sistema de bloqueo seguro Sistema de bloqueo a prueba de fallos con dos posiciones (Hydro-Park 3130).
Instalación sencilla Estructura especialmente diseñada con componentes principales parcialmente preensamblados, lo que facilita el montaje.
Opción de paso libre (Drive-through) Posibilidad de instalar filas múltiples en frente y reverso, optimizando el flujo vehicular.
Bajo costo operativo El descenso se realiza por gravedad, con consumo de energía prácticamente nulo.
Unidad de potencia de grado comercial Unidad de potencia robusta desde 5.5 kW; opción de motor Siemens disponible.
DISPOSITIVOS DE SEGURIDAD
- Botón de parada de emergencia
- Interruptor con llave de auto-restablecimiento
- Bloqueos mecánicos anti-caída
- Interruptores de límite
- Luz de alarma
- Control seguro de 24V
- Protección contra sobrecarga eléctrica
- Válvula de alivio de presión
- Válvula de control de flujo

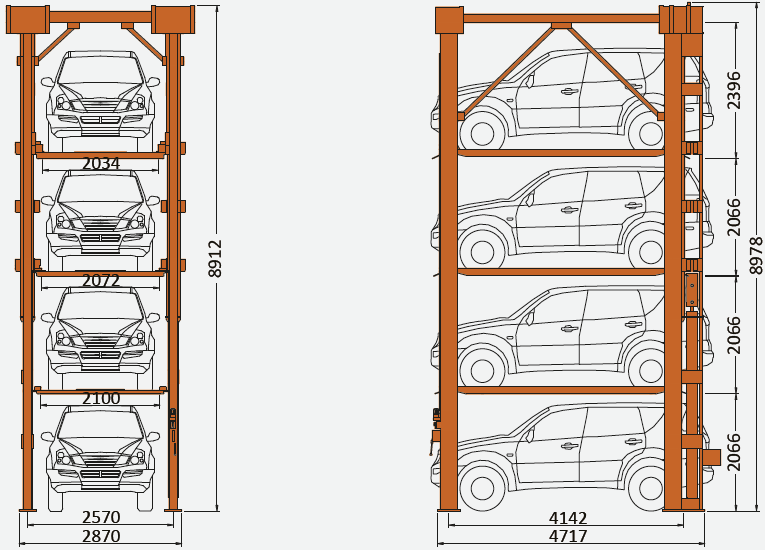

MEDIDAS

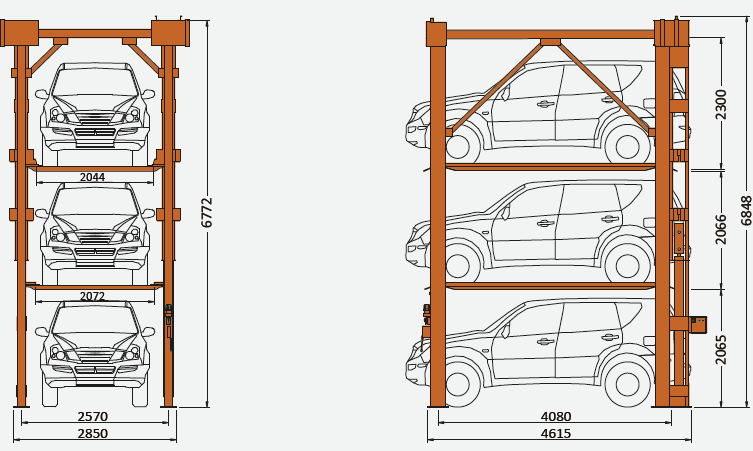

HYDRO-PARK 3130

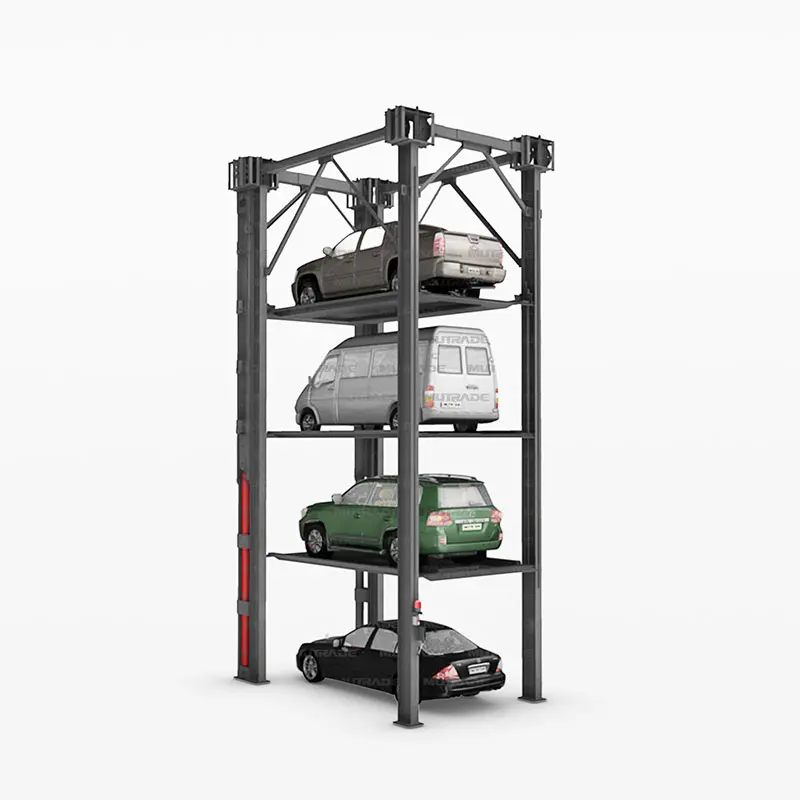

HYDRO-PARK 3230

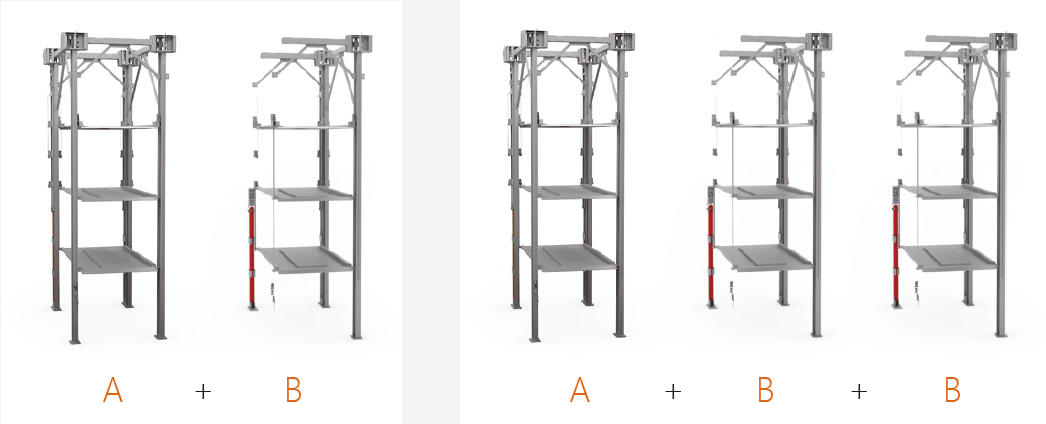

SISTEMA DE COLUMNAS COMPARTIDAS
La función de compartición de columnas permite conectar múltiples apiladores en una misma sección.
- El apilador inicial es una unidad individual y completa, denominada Unidad A.
- Las unidades adicionales son dependientes y comparten las columnas de la unidad anterior, denominadas Unidad B.
Este diseño exclusivo optimiza el espacio disponible y reduce la inversión total. Por ejemplo, en el modelo Hydro-Park 3130:
- El ancho total de la Unidad A es de 3290 mm
- El ancho adicional por cada Unidad B es de solo 2570 mm Además, esta configuración hace que la estructura sea más estable y resistente.
CÁLCULO DE ANCHO TOTAL
Unidad individual (A)

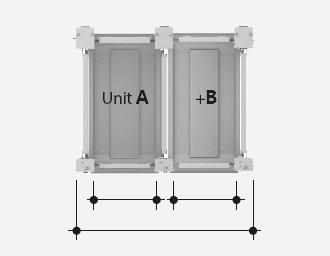

2 unidades (A + B)

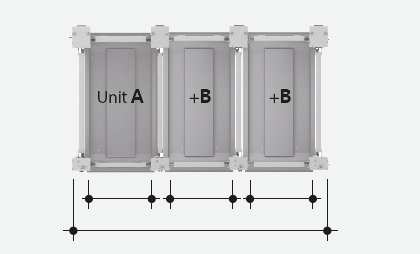

3 unidades (A + B + B)
Cálculo de ancho total por configuración de unidades
| Ancho Unidad A | Ancho adicional | Ancho total |
|---|---|---|
| 3290 mm | Ninguno | 3290 mm |
| 3290 mm | 1 × 2570 mm | 5860 mm |
| 3290 mm | 2 × 2570 mm | 8430 mm |
Notas técnicas
- El ancho libre de plataforma de 2100 mm es adecuado para vehículos de hasta 1850 mm de ancho. Para vehículos grandes tipo touring, se recomienda estacionar en el nivel inferior.
- Según la norma ISO 3864, el piso debe estar marcado con una advertencia amarillo-negro de 100 mm de ancho, ubicada a una distancia de 100 mm del borde de la plataforma, responsabilidad del comprador.
- No deben existir canales, rebajes ni refuerzos de hormigón en las juntas de intersección entre el piso y las columnas de soporte frontales del edificio, ni entre el piso y la pared trasera. En caso de ser necesarios, las dimensiones del sistema deben ajustarse en consecuencia.
Mantenimiento Preventivo
Frecuencia mensual
- Lubricar el riel guía y la polea guía una vez al mes.
Frecuencia trimestral y anual
- Cambiar todo el aceite hidráulico tres meses después de la primera operación.
- Luego, realizar el cambio de aceite cada nueve meses.
Revisiones frecuentes
- Verificar regularmente las tuercas de los pernos que fijan el electroimán y la placa de bloqueo. Si alguna tuerca está floja, ajustarla de inmediato.
- Si se detecta ruido en algún componente eléctrico, reemplazarlo lo antes posible.
Cada dos años
- Reemplazar el sello del cilindro hidráulico.
- Reemplazar el rodillo y el bloque deslizante.
Cada seis meses
- Limpiar el elemento de válvula en la válvula solenoide y el filtro de la unidad de potencia.
Antes de cada operación
- Realizar pruebas de funcionamiento en los interruptores de límite, el botón de parada de emergencia y demás componentes eléctricos.
Especificación Técnica
| Especificación | HP3130 | HP3230 |
|---|---|---|
| Capacidad de estacionamiento | 3 SUVs | 4 SUVs |
| Capacidad de carga por plataforma | 3.000 kg | 3.000 kg |
| Altura permitida del vehículo | GF/3F < 2000 mm<br>2F < 1900 mm | GF/4F < 2000 mm<br>2F/3F < 1900 mm |
| Ancho útil de plataforma | 2044–2072 mm | 2044–2100 mm |
| Altura de rampa | 86 mm | 106 mm |
| Método de operación | Interruptor con llave | Interruptor con llave |
| Desbloqueo de seguridad | Manual con palanca | Manual con palanca |
| Unidad de potencia | 5.5 kW | 7.5 kW |
| Tiempo de elevación | 80 segundos | 120 segundos |
| Voltaje de control | 24 V | 24 V |
| Fuente de alimentación | 208–480 V, 3 fases, 50/60 Hz | 208–480 V, 3 fases, 50/60 Hz |
| Tratamiento superficial | Pintura en polvo | Pintura en polvo |
