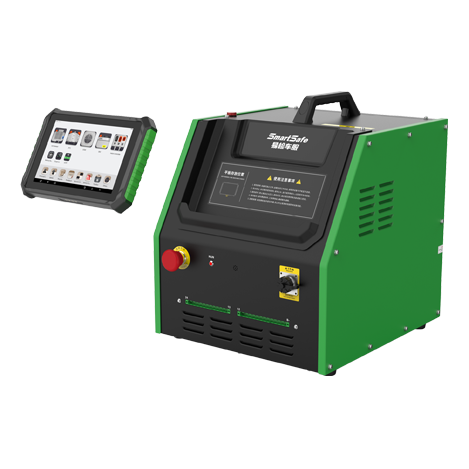

EQUIPO DE DIAGNÓSTICO, ECUALIZACIÓN Y CARGA/DESCARGA PARA EV LAUNCH SMARTSAFE CE39
Para comprar Inicia sesión o Regístrate
Categoria: Electromovilidad
Marca: Launch
Compartir:
Descripción
El CE39 es el primer equipo de diagnóstico y mantenimiento de vehículos eléctricos (EV) de la industria que integra cuatro funciones en un solo dispositivo: diagnóstico del vehículo, ecualización de celdas de batería y carga/descarga de módulos.
Características
- Permite la operación simultánea de diagnóstico, ecualización y carga/descarga.
- Compatible con el diagnóstico de vehículos completos, cubriendo más del 95% de los modelos de vehículos eléctricos.
- Soporta pruebas offline de baterías, motores y controles electrónicos.
- Compatible con pruebas offline de compresores, DCDC y OBC.
- Utiliza tecnología de ecualización inteligente, permitiendo la ecualización síncrona de 24 celdas de batería.
- Admite una corriente alta de 40A, mejorando significativamente la eficiencia de trabajo.
- Permite el monitoreo remoto del equipo, facilitando el seguimiento en tiempo real del estado operativo.
Funciones
| Descripción | Detalles |
|---|---|
| Diagnóstico integral del vehículo | Compatible con más del 95% de los modelos de vehículos eléctricos. Soporta diagnóstico completo, incluyendo lectura y borrado de códigos, lectura de flujo de datos, pruebas de actuadores y funciones especiales. Monitoreo en tiempo real y visualización de la red de comunicación y fallas mediante un diagrama topológico del vehículo. |
| Pruebas y mantenimiento de batería, motor, control electrónico, compresor, DCDC y OBC | Diagnóstico offline de componentes de alto voltaje como convertidores DC, cargadores integrados, compresores de aire acondicionado, calentadores PTC y controladores de motor. Soporta la lectura offline de flujos de datos y códigos de falla. |
| Guía de reparación de códigos de falla de la placa de control | Proporciona esquemas de circuitos, diagramas de topología de la placa de control y guías de reparación. |
| Inspección profunda del paquete de baterías | Permite la lectura de SOC/SOH, voltaje individual de celdas/módulos, temperatura e información de fallos. Calcula automáticamente indicadores clave como el voltaje total y la diferencia de voltaje, marcando datos anómalos. |
| Ecualización precisa de celdas | Admite ecualización síncrona de 24 celdas de batería y es compatible con baterías de litio ternario, litio hierro fosfato y litio titanato. |
| Carga y descarga eficiente de alta corriente | Soporta corriente de carga de 40A y descarga de 20A, ajustando rápidamente las celdas de batería al voltaje objetivo. Cumple con los requisitos de carga y descarga rápida del paquete de baterías. |
| Interconexión colaborativa con tableta | El equipo portátil incluye una tableta inteligente que permite diagnóstico y ecualización simultáneos, con monitoreo en tiempo real del progreso de ecualización, curvas de carga/descarga y estado del dispositivo. |
| Protección de seguridad múltiple | Incorpora protección contra sobrevoltaje, bajo voltaje, sobrecorriente, cortocircuito, conexión inversa y sobretemperatura, garantizando la seguridad del dispositivo y la batería. |
| Actualización remota OTA | Soporta actualizaciones de firmware y evolución de módulos de función a distancia. |
Especificación Técnica
Parámetros de la Tableta
| Especificación | Detalles |
|---|---|
| Pantalla | 10.1 pulgadas, resolución 800×1280 |
| Método de carga | Tipo-C, carga por contacto |
| CPU | Octa-core 2.0GHz |
| Interfaz | USB2.0-TypeA×1, USB2.0-TypeC×1, puerto DC-IN, base de carga por contacto |
| Memoria | 4GB |
| Comunicación | Wi-Fi, Bluetooth, USB |
| Almacenamiento | 128GB |
| Dimensiones | 295.9×196×38.6mm |
| Sistema | Android |
| Voltaje de operación de la ED BOX | DC 9~18V |
| Wi-Fi | Banda dual 2.4GHz/5GHz |
| Método de comunicación de la ED BOX | Bluetooth |
| Batería | 9360mAh/3.8V batería de litio |
| Dimensiones de la ED BOX | 112×72.5×32.5mm |
Parámetros del Host
| Especificación | Detalles |
|---|---|
| Entrada de energía | AC 90~264V/50-60Hz |
| Interfaz de ecualización | 12PIN×1, 13PIN×1 |
| Rango de voltaje del módulo de batería | DC 0-112V |
| Control de carga | Carga de voltaje constante, carga de corriente constante |
| Rango de voltaje por celda | 1.5~5V |
| Control de descarga | Descarga de corriente constante, descarga de voltaje constante |
| Rango de corriente de carga | 0.5~40A, potencia máxima 3.2kW |
| Protección de carga y descarga del módulo de batería | Protección contra sobrecarga, sobredescarga y sobretemperatura |
| Rango de corriente de descarga | 0.1-20A, potencia máxima 2.4kW |
| Protección contra polaridad inversa | Soportado |
| Precisión de voltaje por celda | ±0.1%FS±5mV (rango máximo 5V) |
| Protección contra sobretemperatura | Protección a 85°C en la caja de refrigeración |
| Precisión de corriente por celda | ±0.5%FS±0.05A (rango máximo 20A) |
| Protección del host | Protección por sobretemperatura, sobrecorriente y falla de control de corriente |
| Comunicación | Wi-Fi, Bluetooth |
| Número de canales de ecualización | 2×12 |
| Protección contra anomalías | Fallo en la línea de alimentación, fallo en el cable principal |
Ficha técnica
