ALINEADORA DE RUEDAS HUNTER WINALIGN LITE

Categoria:
Marca:

Compartir:

Descripción

MEDICIONES DE ALINEACIÓN EN SOLO MINUTOS

Los sistemas de alineación WinAlign Lite que utilizan la tecnología de imagen digital HawkEye optimizan los servicios de alineación en los talleres para lograr velocidad y eficiencia, con una operación simple y bajo costo de propiedad.
Las cámaras digitales miden la posición y orientación de las ruedas con precisión exacta utilizando objetivos reflectantes.

  • Adaptadores de ruedas fáciles y seguros
  • Alta durabilidad, alta disponibilidad
  • Software capaz WinAlign® Lite
  • Cobertura completa de vehículos

Características

PATENTADO
Instalación ultrarrápida

Brazos con resortes que sujetan el neumático
Interruptor de pulgar asegura la abrazadera

PATENTADO
Diseño revolucionario del adaptador

Configuraciones más rápidas
Sin necesidad de girar perillas

PATENTADO
Ganchos de cambio rápido

Brazos intercambiables que cubren ensamblajes de hasta 940 mm (37 pulgadas)

PATENTADO
Evita daños a llantas costosas

Sujeta el neumático, no la llanta
Sin contacto metal con metal

PATENTADO
Bajo mantenimiento

Resistente a caídas en el taller
Sin electrónica, cables o calibración necesaria

PATENTADO
Extensión profunda para ruedas

Sin problema para llantas profundas o bujes sobresalientes
Accesorio estándar

PATENTADO
Menos peso

Pesa solo 3.3 kg (7.4 lbs)
Casi un 40% más liviano


QuickComp™

Compensa todas las ruedas y captura mediciones iniciales en un solo movimiento


MEDICIONES DE ALINEACIÓN EN SOLO MINUTOS

Los sistemas de alineación WinAlign Lite que utilizan la tecnología de imagen digital HawkEye optimizan los servicios de alineación en los talleres para lograr velocidad y eficiencia, con una operación simple y bajo costo de propiedad.
Las cámaras digitales miden la posición y orientación de las ruedas con precisión exacta utilizando objetivos reflectantes.

Selecciona el vehículo

Recupera las especificaciones

Mide ángulos

Instala los objetivos
 Captura mediciones
Revisa los resultados “antes”

Haz ajustes

Sigue las instrucciones de ajuste
Imprime los resultados antes y después



Presenta los resultados

Vende más alineaciones
Genera mayores ganancias


Realiza alineaciones a CUALQUIER altura

La versatilidad de la tecnología de imagen digital HawkEye® permite a los talleres realizar alineaciones en el suelo o a cualquier altura del elevador.

La altura de la cámara se ajusta fácilmente desde el lateral de la unidad.

PATENTADO
Reduce el costo de propiedad a largo plazo

Los objetivos reflectantes de las ruedas ofrecen un bajo costo de propiedad y requieren prácticamente ningún mantenimiento.
Sin electrónica en las ruedas
Sin cables ni baterías
Sin tiempos de inactividad por caídas accidentales


Ahorra tiempo y esfuerzo

CARACTERÍSTICAS POTENTES DEL SOFTWARE QUE AUMENTAN LA PRODUCTIVIDAD



EXCLUSIVO
Ajustes WinToe®

Garantiza un volante recto cada vez sin ajustes repetidos o el uso de un soporte para el volante.

ESTÁNDAR
Herramientas eléctricas

Ajustes avanzados facilitados con herramientas eléctricas integradas que guían el camino para los brazos de control, bujes, calzos y ajustes de ruedas fuera del vehículo.

NUEVO EXCLUSIVO
Cobertura de especificaciones de altura de manejo

Obtén fácilmente especificaciones de alineación basadas en la altura de manejo para BMW, Mercedes-Benz, Peugeot y más, con cálculos integrados y una herramienta de inclinómetro opcional.

NUEVO
Opción de medición solo del eje delantero

Realiza rápidamente alineaciones básicas de la parte delantera montando solo los objetivos del eje delantero. No es necesario montar los objetivos traseros.


Encuentra el paquete adecuado para cada taller

CONFIGURACIONES WINALIGN LITE

Opciones de sensor

CÁMARAS CON ADAPTADORES QUICKGRIP® (HS223)

CÁMARAS CON ADAPTADORES AUTOCENTRANTES (HS221)

CONVENCIONALES CON ADAPTADORES AUTOCENTRANTES (DSP700)

Configuraciones de sensores de cámara

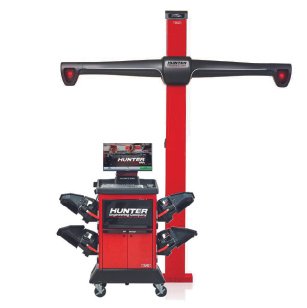

MONTAJE EN GABINETE (CM)
Atiende múltiples bahías de alineación y proporciona un rango completo de desplazamiento para mayor altura de elevación.

ELEVADOR MANUAL (ML)
Proporciona un rango completo de desplazamiento vertical para mayor altura de elevación.

COLUMNA FIJA (FC)
Adecuado para rangos específicos de altura de alineación.

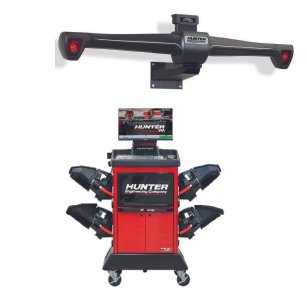

MONTAJE EN PARED (WM)
Permite el uso óptimo del espacio disponible.

Opciones y accesorios

ALINEACIÓN TOTALMENTE INTEGRADA
Bloquea y desbloquea automáticamente las placas giratorias y deslizantes de Hunter con alineador integrado.

CONTROL REMOTO PORTÁTIL
Ahorra tiempo y esfuerzo con el control remoto en las bahías del taller.

CODELINKS
Realiza reinicios del sistema de dirección para vehículos compatibles.

INDICADOR REMOTO
Visualiza ajustes en tiempo real mientras trabajas debajo de la parte trasera del vehículo.

* Consulta las hojas de especificaciones del producto para obtener más detalles: AS08243-00 (HS223), 7025-TE (HS221), 6089-TE (DSP700).

Especificación Técnica

Peso del objetivo delantero 3.2 kg (7 lbs)
Perfil del objetivo delantero 457 mm (18 in)
Peso del objetivo trasero 3.4 kg (7.5 lbs)
Perfil del objetivo trasero 482 mm (19 in)
Tiempo de instalación 5 segundos
Estilo de compensación de rodado Adelante
Resolución de la cámara 2,608 x 1,952

10,000,000 px

Ancho de vía 2032 mm (80 in.)
Distancia entre ejes 5334 mm (210 in.)
Distancia a la pared 1651 – 2464 mm

(66 – 107 in.)

Distancia recomendada 2464 mm (99 in.)
Distancia para bahía corta 1651 mm (65 in.)

Frontal

Lado

HS223: CM ML FC WM
Ancho (W) 2667 mm (105 in) 2667 mm (105 in) 2667 mm (105 in) 2667 mm (105 in)
Altura (H) 2997 mm (118 in) 3112 mm (122.5 in) 3112 mm (122.5 in) 762 mm (30 in)
Profundidad (D) 635 mm (25 in) 381 mm (15 in) 381 mm (15 in) 381 – 762 mm (15 – 30 in)
Rango de movimiento vertical de la cámara 1524 – 2426 mm

(60 – 95.5 in)

1422 – 2883 mm

(56 – 113.5 in)

N/A N/A

Sensores de cámara de elevación manual ajustable verticalmente

Sensor de cámara de posición fija

Ficha técnica

Video

Accesorios

Incluido con todos los sensores HS223

Objetivos HQ

Soportes de almacenamiento para objetivos

Adaptadores de ruedas

Brazos de cambio rápido



Extensiones para ruedas profundas
